美标对夹V型球阀

类型 球阀

V型球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。

下载资料 联系我们

标准规范:

设计与制造: ASME B16.34, API 608

连接法兰: ASME BI6.5

检测与试验 : API 598，API 6D

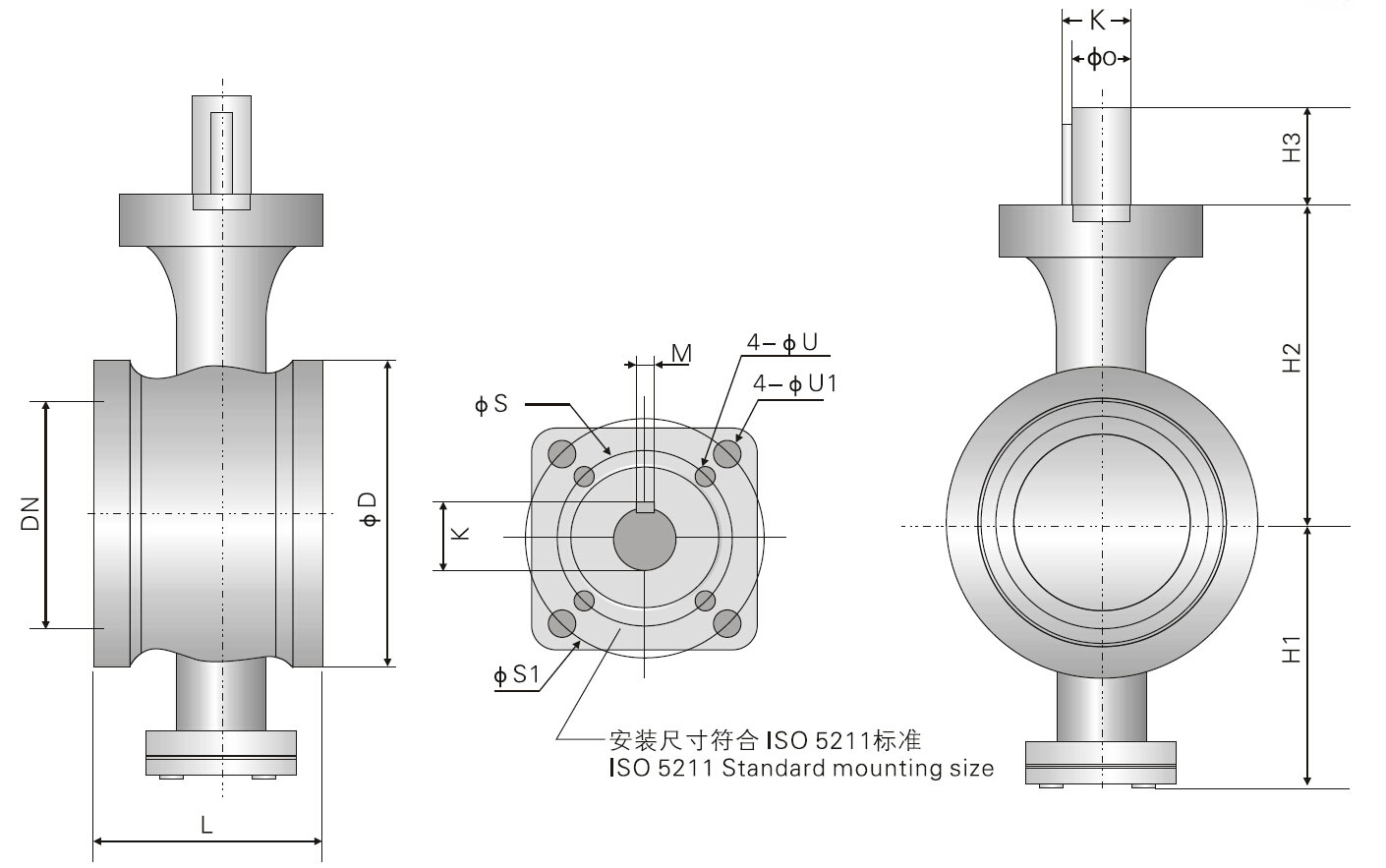

ANSI系列主要外型及连接尺寸表

压力级Class150Lb-300Lb

公称通径DN(in)

L

ΦD

H1

H2

H3

ISO 5211

ΦS

ΦS1

ΦU

Φ1

P

1"

62

68

66

102

11

F07

non

70

non

9

11

1-1/4"

62

78

75

108

11

F07

non

70

non

9

11

1-1/2"

62

85

75

108

11

F07

non

70

non

9

11

2"

75

100

101

120

11

F07

non

70

non

9

11

2-1/2"

90

120

107

126

11

F07

non

70

non

9

11

3"

100

130

118

142

14

F10

non

102

non

11

14

4"

115

158

130

151

17

F10

non

102

non

11

17

5"

135

185

145

190

19

F12/F14

125

140

14

18

19

6"

160

216

184

200

19

F12/F14

125

140

14

18

19

8"

200

268

211

235

22

F12/F14

125

140

14

18

22

10"

240

324

225

277

22

F14/F16

140

165

18

22

22
